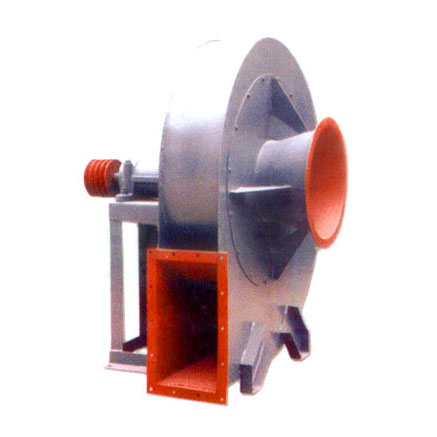

Y8-39锅炉离心引风机

主要适用于配有省煤器和消烟除尘装置的0.5-35t/h工业锅炉。凡进气条件相近,性能相适者均可适用。

  1、用途:

  本风机适合于配有省煤器(预热器)和消烟除尘装置的0.5-35t/h工业锅炉选用,凡进气条件相近。性能又适应者均可选用,但Gao进气温度不得超过250℃。

  在引风机前必须加装除尘效率不低于85%的除尘装置,以降低进入风机的烟气对环境污染,而且降低烟尘对风机的磨损,有利提高风机的使用寿命。

  2、Y8-39锅炉离心通引风机形式

  (1)本风机制成单吸入,机号有NO4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16十三种。

  (2)本风机又可制成顺时针旋转或逆时针旋转两种形式,从传动部正视风机。如叶轮顺时针旋转称为顺时针旋转风机,以顺时针表示,叶轮逆时针旋转,称为逆时针旋转风机,以逆时针表示。

  (3)风机的出口位置以机壳的出口角度表示。顺时针旋转风机、逆时针旋转风机均可制成0、45、90、135、180、225六种角度。

  3、Y8-39锅炉离心通引风机结构

  (1)叶轮材料为16Mn,长短相间前向弯曲叶片。叶轮成型后经静、动平衡校正,因此运行平稳可靠。

  (2)机壳用钢板焊接成蜗型壳整体。在蜗板上开有清灰门。便于清除叶片和机壳内的积灰保证叶轮的平衡性和气动性能。

  (3)进风口制成收敛式流线形的整体结构,用螺栓与前盖板组固定。

  (4)传动组由主轴、水冷轴承箱、联轴器等组成。

  主轴由优质钢制成。采用滚动轴承,轴承箱有整体式和剖分式两种形式。NO4-6.3采用整体式轴承箱;NO7.1-16采用剖分式轴承箱。两种轴承箱上均须通冷却水。耗水量由工作温度和环境温度的不同而异,一般按0.5-1m3/h考虑。

  轴承箱上装有温度计和油位指示器,轴承箱内润滑油采用30号机械油,加入油量按油位标志的要求。

  (5)Y8-39锅炉离心通引风机调节门是用来调节风机流量大小的装置。调节叶片为花瓣形,轴向安装在进风口前面。由于采用了外部传动的结构,转动灵活方便。调节范围由90度(全闭)到0度(全开)。调节门的扳把位置从进风口方向看,在右侧对右旋转风机从下往上推是全闭到全开向;对左旋转风机,扳把从上往下拉是由全闭到全开方向。为使调节门各部正常工作,必须很好地润滑,润滑采用高温(260)膨润土脂,使风机在高温运转时仍能保证润滑作用。

主要适用于配有省煤器和消烟除尘装置的0.5-35t/h工业锅炉。凡进气条件相近,性能相适者均可适用。

  1、用途:

  本风机适合于配有省煤器(预热器)和消烟除尘装置的0.5-35t/h工业锅炉选用,凡进气条件相近。性能又适应者均可选用,但Gao进气温度不得超过250℃。

  在引风机前必须加装除尘效率不低于85%的除尘装置,以降低进入风机的烟气对环境污染,而且降低烟尘对风机的磨损,有利提高风机的使用寿命。

  2、Y8-39锅炉离心通引风机形式

  (1)本风机制成单吸入,机号有NO4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16十三种。

  (2)本风机又可制成顺时针旋转或逆时针旋转两种形式,从传动部正视风机。如叶轮顺时针旋转称为顺时针旋转风机,以顺时针表示,叶轮逆时针旋转,称为逆时针旋转风机,以逆时针表示。

  (3)风机的出口位置以机壳的出口角度表示。顺时针旋转风机、逆时针旋转风机均可制成0、45、90、135、180、225六种角度。

  3、Y8-39锅炉离心通引风机结构

  (1)叶轮材料为16Mn,长短相间前向弯曲叶片。叶轮成型后经静、动平衡校正,因此运行平稳可靠。

  (2)机壳用钢板焊接成蜗型壳整体。在蜗板上开有清灰门。便于清除叶片和机壳内的积灰保证叶轮的平衡性和气动性能。

  (3)进风口制成收敛式流线形的整体结构,用螺栓与前盖板组固定。

  (4)传动组由主轴、水冷轴承箱、联轴器等组成。

  主轴由优质钢制成。采用滚动轴承,轴承箱有整体式和剖分式两种形式。NO4-6.3采用整体式轴承箱;NO7.1-16采用剖分式轴承箱。两种轴承箱上均须通冷却水。耗水量由工作温度和环境温度的不同而异,一般按0.5-1m3/h考虑。

  轴承箱上装有温度计和油位指示器,轴承箱内润滑油采用30号机械油,加入油量按油位标志的要求。

  (5)Y8-39锅炉离心通引风机调节门是用来调节风机流量大小的装置。调节叶片为花瓣形,轴向安装在进风口前面。由于采用了外部传动的结构,转动灵活方便。调节范围由90度(全闭)到0度(全开)。调节门的扳把位置从进风口方向看,在右侧对右旋转风机从下往上推是全闭到全开向;对左旋转风机,扳把从上往下拉是由全闭到全开方向。为使调节门各部正常工作,必须很好地润滑,润滑采用高温(260)膨润土脂,使风机在高温运转时仍能保证润滑作用。
